Metodi di Rappresentazione Tecnica

Descrizione

in questi appunti trovate tutto quello che è stato fatto durante l’anno 2020-2021. gli appunti sono divisi in:

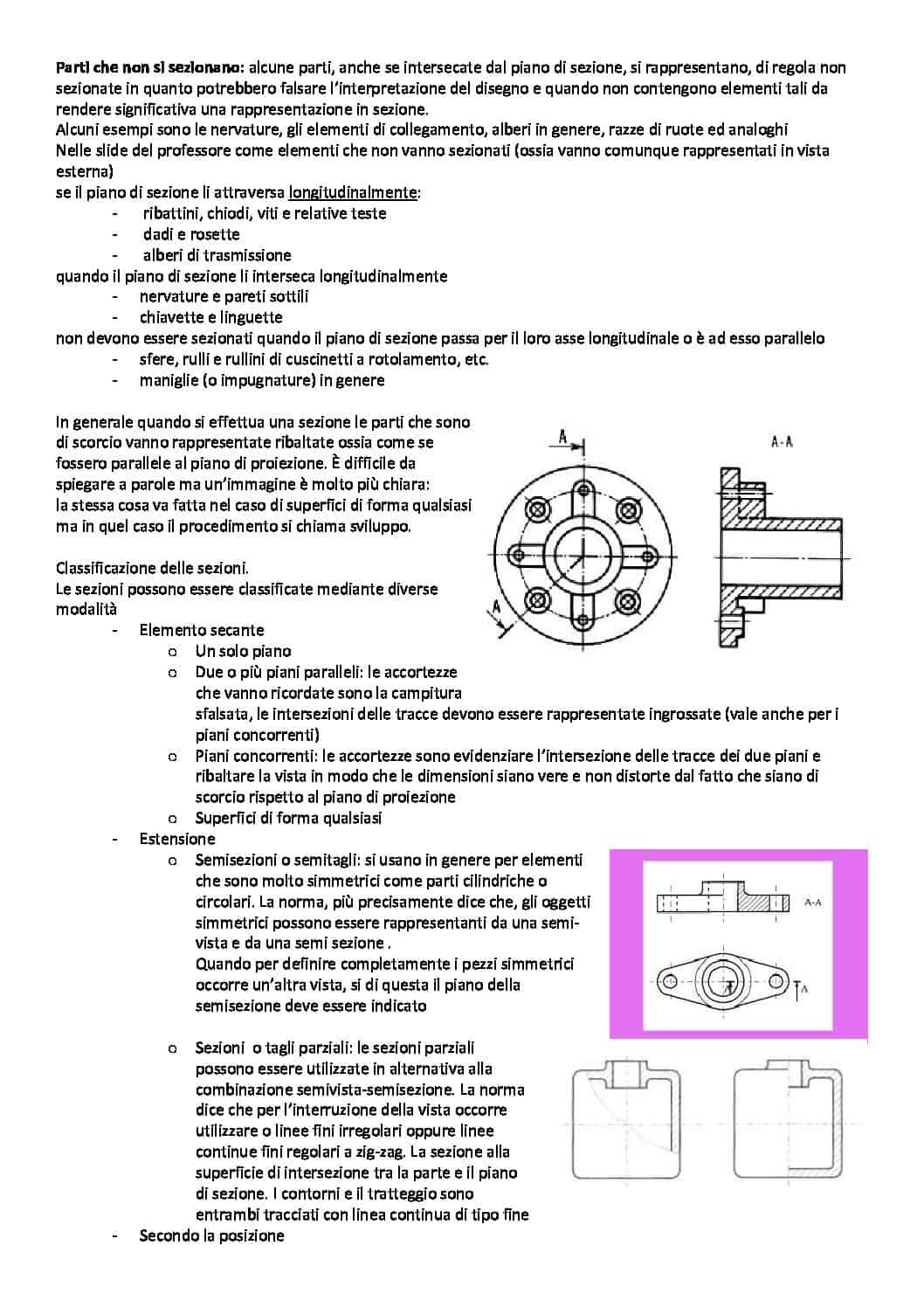

• parte introduttiva che riguarda la parte di disegno in cui vengono date tutte le informazioni necessarie per affrontare la parte di grafica all’esame con immagini e esempi.
• introduzione alle caratteristiche meccaniche dei materiali come esposte dal prof nel corso. l’obbiettivo di questa parte ovviamente è volto a capire la designazione dei materiali nei disegni tecnici
• introduzione alle lavorazioni meccaniche più comuni per i metalli/leghe metalliche e il loro legame con il disegno tecnico.
• collegamenti filettati: con esempi e immagini. standard più diffusi per le filettature e esempi dei collegamenti filettati più comuni come collegamento con foro passante, con foro cieco o con vite prigioniera. accessori dei collegamenti filettati
• cuscinetti radenti e volventi con caratteristiche e destinazioni d’suo. esposizione dei vari tipi di cuscinetti volventi (sfere, rullini orientabili ecc) e degli accessori che si usano durante l’impego come ghiere, anelli elastici.

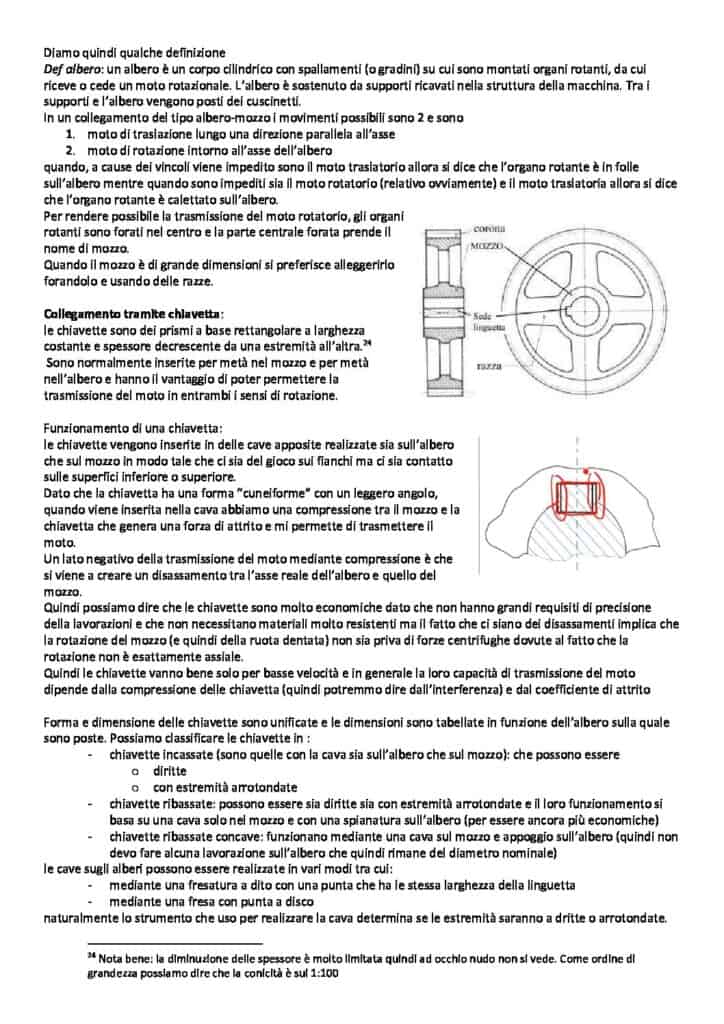

• organi di trasmissione del moto con particolare attenzione a linguette, chiavette e profili scanalati
• esempi pratici di montaggio di estremità d’albero con commento del prof e descrizione dei vari elementi
